NB-IOT開關型室溫采集器單火線PCBA方案實現NB-IOT單火線供電：
NB-IOT 86盒單火線開關型室溫采集器電源板 單火開關取電模塊
NB-IOT單火開關取電方案 NB-IOT單火開關室溫采集電源板
NB-IOT開關單火取電電源板具有智能充電功能：根據燈具功率與超級電容器電壓不同自動調整充電電流，使其充電電流剛好能滿足其控制板平均使用電流，這樣能進一步預防燈具閃爍的問題。

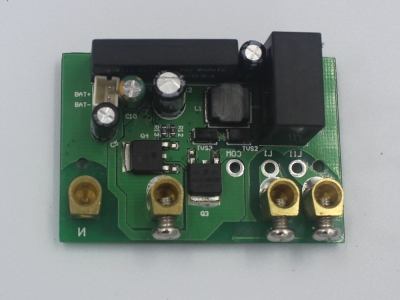

NB-IOT開關單火線PCBA底板圖
|
單火線PCBA名稱 |
頂層 |
底層 |
典型應用 |
所用模塊 |
|
ZigBee單火線底板PCBA *具有雙控功能（兼營傳統機械雙控，無需更改布線） |
|
|
ZigBee單火線開關 BLE藍牙Mesh單火線開關 LoRa單火線開關 433/868無線單火線開關 |
XD3390A XD-KC024 XD3023 |
|
NB-IoT單火線取電PCBA(機械開關版本） *具有充電電路及智能充電功能：自動為電容或電池充電。 |
|
|
NB-IOT開關型室溫采集器(機械開關型） |
XD3390A XD-KC024 |
|
NB-IoT單火線取電PCBA（智能開關版本） *具有充電電路及智能充電功能：自動為電容或電池充電 |
|
|
NB-IOT開關型室溫采集器（智能開關型） |
XD3390A XD-KC024 |
備注：以上表中圖片為NB-IoT單火驅動部分的電路板（底板），并不是全套成品NB-IoT智能開關的電路板，它不包括控制板部分（觸摸，遙控，MCU,Zigbee，NB-IoT......等）。
NB-IOT開關單火線PCBA特點
1) 安裝無需改線：直接安裝替換傳統開關,無需重新布線。
2) 適合各類燈具：如LED燈泡、節能燈、日光燈、熒光燈、燈絲燈、LED燈帶、鎢絲燈等。
3) 性能安全穩定：采用性的單火線技術，成熟穩定。
4) 遠程控制方便：可用于NB-IoT遠距離通信協議。
5) 支持小負載（參考）：3W（外接控制板及控制軟件相應配合優化）。
6) 輸入電壓范圍： 全電壓市電 (90~265VAC)；
7）智能充電功能：根據燈具功率與超級電容器電壓不同自動調整充電電流，
使其充電電流剛好能滿足其控制板平均使用電流，這樣能進一步預防
燈具閃爍的問題。
8）備用零線端子（有零線的場合才接入，無零線場合無需額外布設零線）。
參考閱讀：
NB-IOT單火開關取電方案 NB-IOT單火開關室溫采集電源板
(NEW !!) NB-IoT開關型室溫采集器單火供電（第三代）:
為了滿足客戶的需要，進一步提升性價比 ，在前兩代的基礎上（第一代：PI-XD108 + XD-KC024；
第二代：XD3390A + XD-KC024）推出了第三代NB-IOT開關型室溫采集器單火線PCBA方案，
單模塊（XD303）實現了NB-IOT單火線供電與智能充電。
（機械開關版本）
第三代NB-IOT開關單火線PCBA特點：
1）進一步模塊化、外部零件更少、成本更低。
2) 安裝無需改線：直接安裝替換傳統開關,無需重新布線。
3) 適合各類燈具：如LED燈泡、節能燈、日光燈、熒光燈、燈絲燈，不閃燈，不燒燈。
4) 性能安全穩定：采用成熟單火線技術，性能穩定。
5) 支持負載范圍：2W-3000W。
6) 輸入電壓范圍： 全電壓(90~265VAC)；
7）智能充電功能：可根據燈具功率與超級電容器電壓不同自動調整充電電流，使其充電電能剛好能滿足其控制板使用電流（即使多次重復發送數據），又防止燈具閃爍。
（繼電器版本）
