文件下載

XD312 寬電壓輸入電源及在工業遙控器中的應用

更新時間2023-03-22 16:31:08
文件下載點擊下載
文件類型
文件版本
簡要說明

詳細描述

XD312升級替代傳統變壓器，適應各種電源電壓輸入：

交流380V/220V/48V/36V/24V,或直流24/36/48V通用
XD312電源模塊、遙控器電源板、遙控器電路板

1.XD312功能概述：

XD312為超低功耗、超寬輸入電壓范圍的DC—DC非隔離電源模塊，具有轉換高效率、高可靠性、體積小等特點，適應于儀器儀表/電流互感器/工業遙控器等產品。

XD312

2.XD312產品特性：

超寬輸入電壓范圍：15-800VDC；

• 超低功耗：待機功耗低至5mW；

3.6W最大輸出功率：輸出電壓12V(其他輸出電壓可定制),輸出電流300mA(輸入小于400VDC時),(恒流型可定制)；

具有輸出短路、過流保護功能；

• 超小體積。

3.XD312產品應用：

工業遙控器等

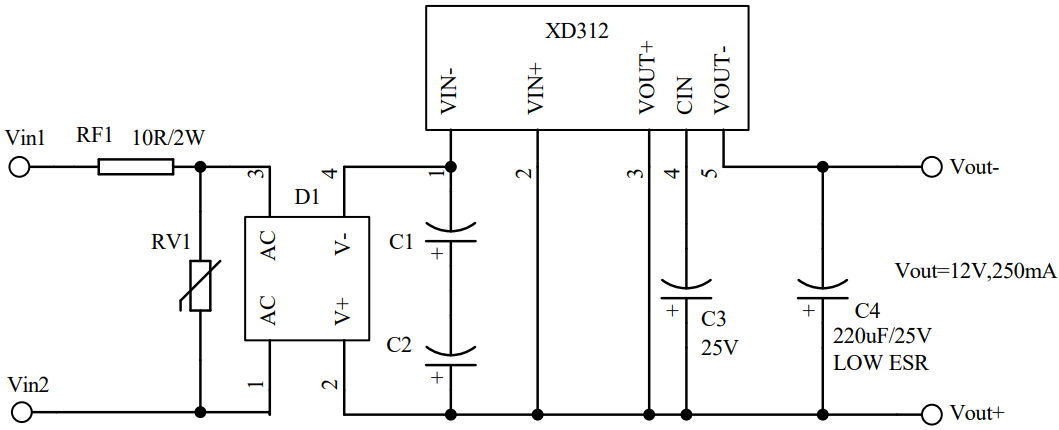

4.XD312典型應用參考電路

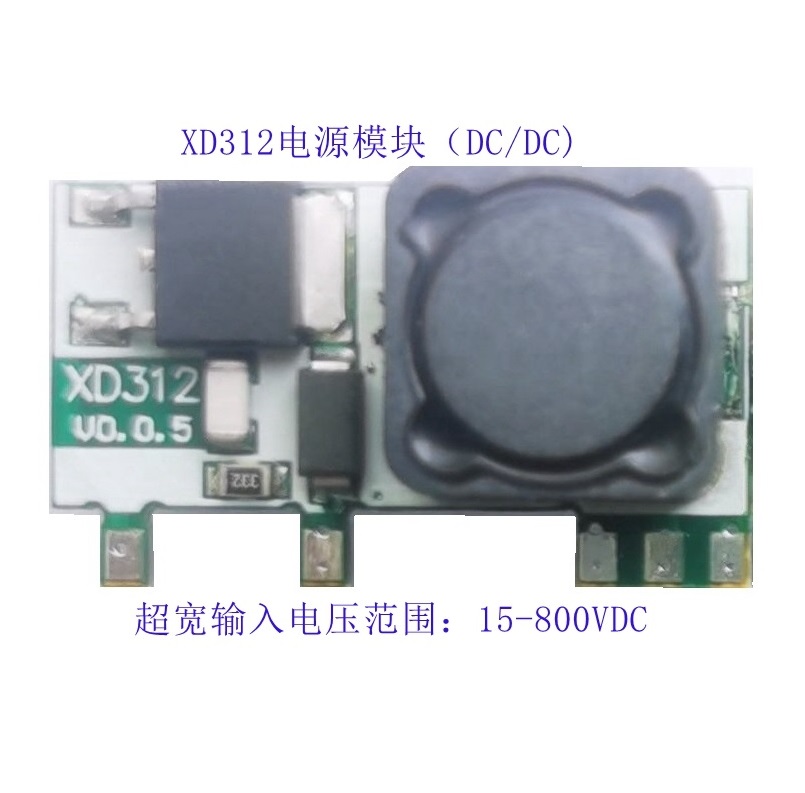

5.XD312電源模塊、遙控器電源板、遙控器電路板參考實物圖

XD312 工業遙控器電源板

工業遙控器電路板

工業遙控器電路板（參考）

參考： XD312 15-800Vdc超寬電壓輸入DC/DC電源轉換器|DC-DC電源模塊

標簽: XD312 寬電壓輸入工業遙控器
