特點： 12-380VAC超寬電壓輸入，輸出500mA，無噪聲，發熱低
非隔離電源方案（非隔離式AC/DC降壓轉換器電路），一般采用BUCK拓撲結構，常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/0.5A、12V/0.5A和24V/0.5A等，滿足六級能效要求?？赏ㄟ^EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等認證。其特點是：電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、光耦）,電源體積小、無噪音、發熱低。

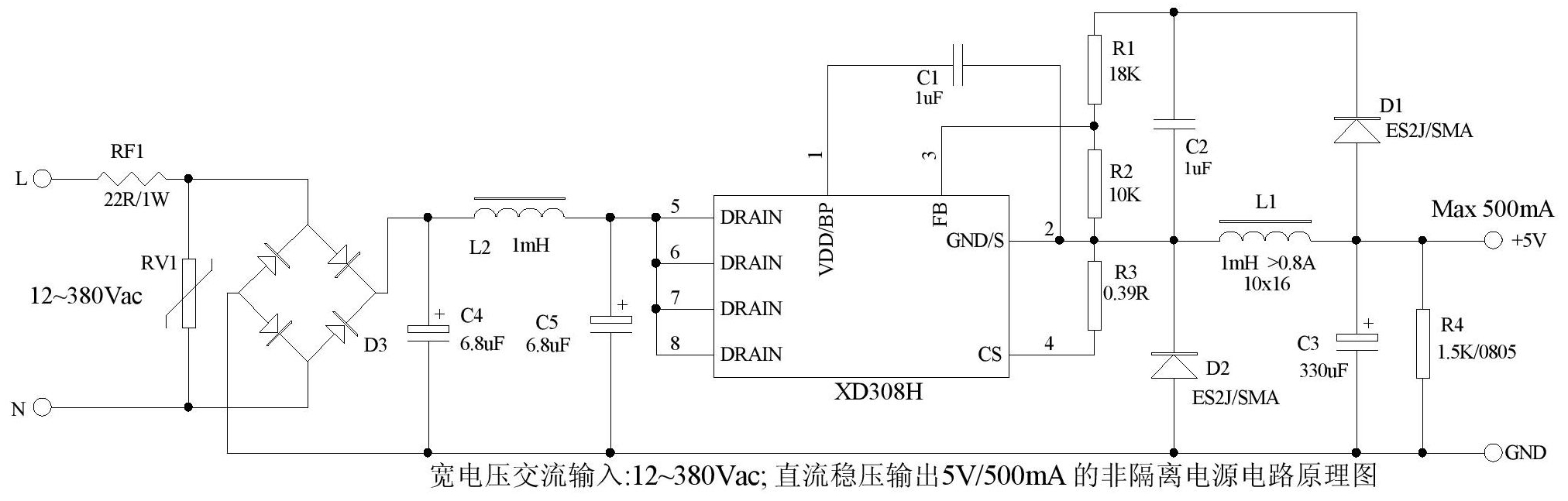

220V轉5V降壓電路（非隔離式AC/DC降壓轉換器電路）： 如圖1所示的電路為一個典型的輸出為5 V/500 mA的非隔離電源方案。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。 220V轉5V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

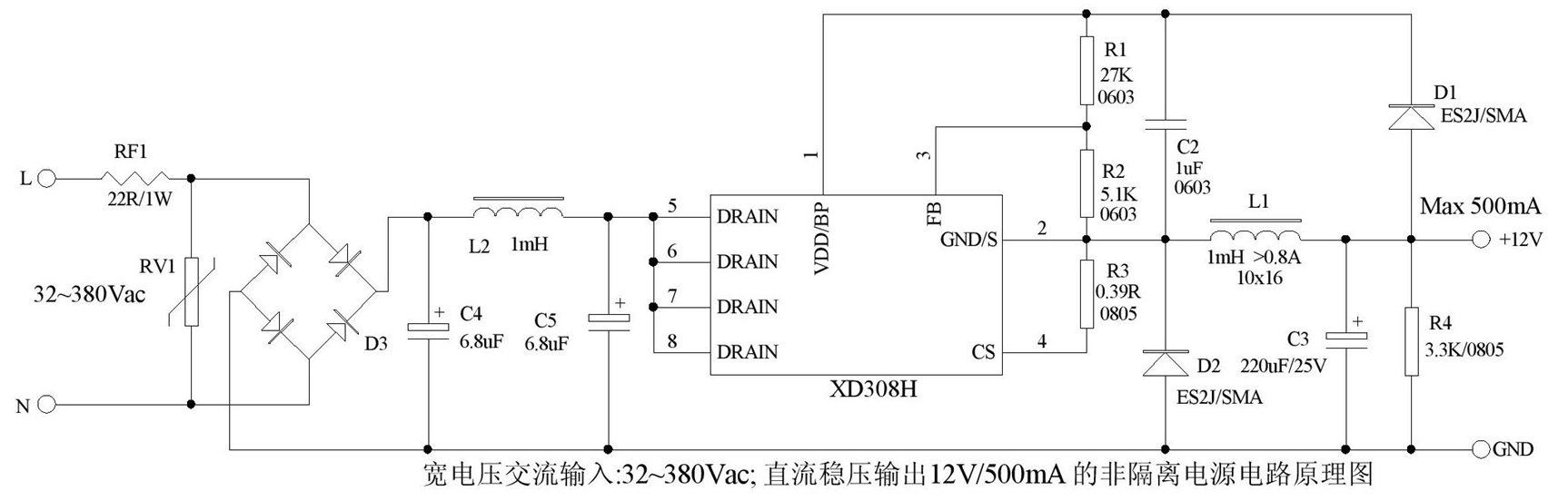

220V轉12V降壓電路（非隔離式AC/DC降壓轉換器電路）： 如圖2所示的電路為一個典型的輸出為12 V/500 mA的非隔離電源方案。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。 220V轉12V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

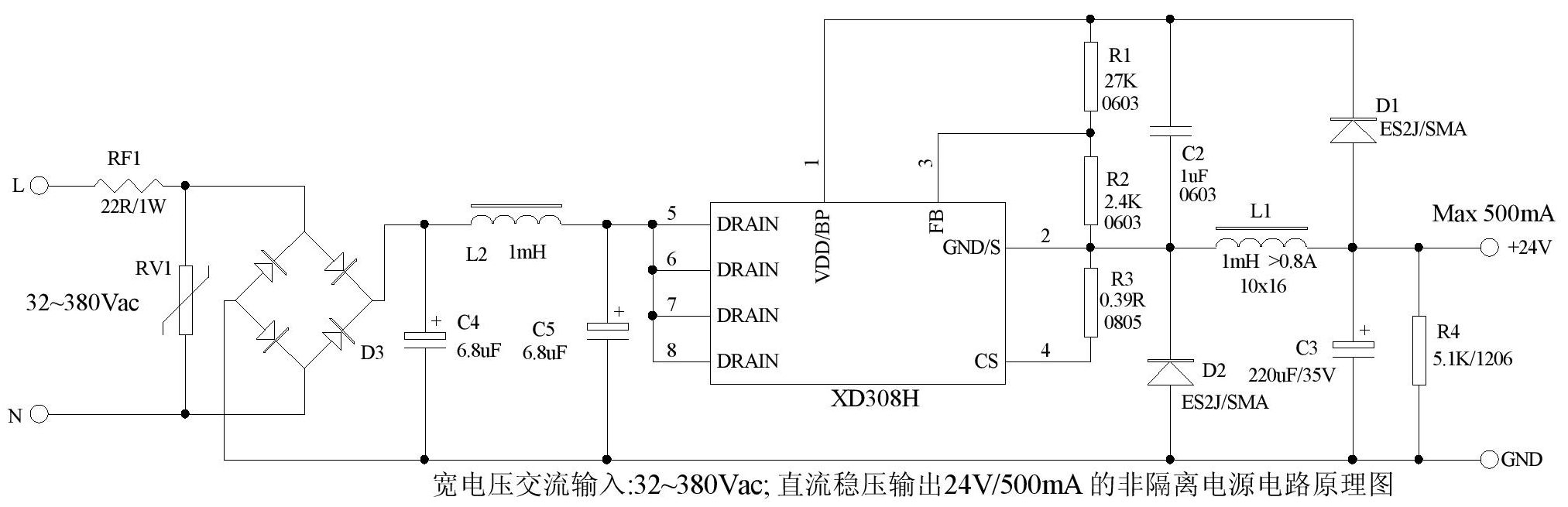

220V轉24V降壓電路（非隔離式AC/DC降壓轉換器電路）： 如圖3所示的電路為一個典型的輸出為24 V/500 mA的非隔離電源方案。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用，比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。電源系統帶有各種保護，包括過熱保護（OTP）、VCC 欠壓閉鎖（UVLO）、過載保護（OLP）、短路保護（SCP）等。電路特點：無噪音,發熱低。 220V轉24V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4和C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻，它同時具備多個功能：a)將橋堆D1的浪涌電流限制在安全的范圍；b)差模噪聲的衰減；c)在其它任何元件出現短路故障時，充當輸入保險絲的功能(元件故障時必須安全開路，不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護，提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。
注意： 因非隔離電源電路涉及到高電壓，為了人身與設備安全，在電路調試過程中請使用交流隔離電源來供電（實際電器產品中采用外殼雙重絕緣來保護）。
